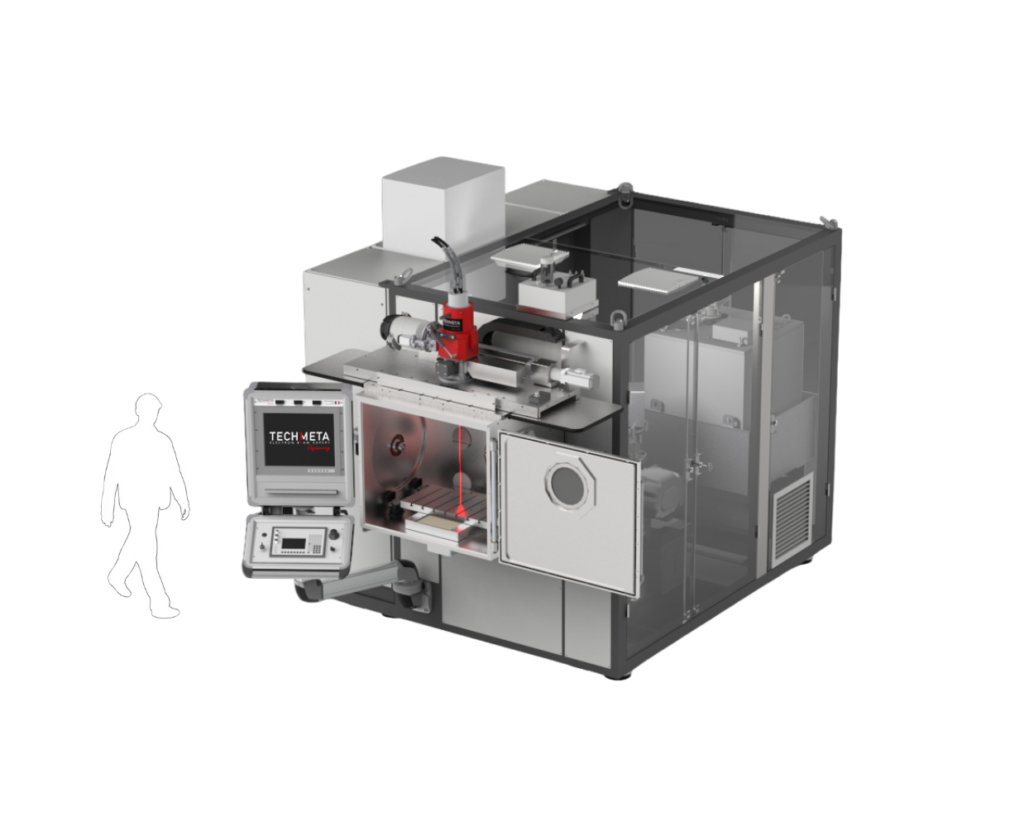

MEDARD, Elektronenstrahlschweißmaschine

Kabinen-Abmessungen

  • B x H x L (mm)
    von 220 x 340 x 209
    bis 1600 x 350 x 370



Vakuumniveau

  • Primärvakuum: bis 1.10-2mbar
  • Sekundärvakuum: bis 5.10-4mbar



Elektronenstrahlkanone

  • Elektronenstrahlkanone außerhalb der Arbeitskammer
  • Beschleunigungsspannung:
    von 20 kV bis 60 kV
  • Leistungsbereich:
    von 6 kW bis 15 kW
  • Vertikales oder horizontales Schweißen

CNC-Steuerung

  • Interpolation der elektrischen und mechanischen Achsen



Beladung

  • manuell



Fahrbewegungen

  • Tisch 160 – 270 – 300 mm
  • Verfahrweg 200 mm oder 500 mm
  • Vertikales oder horizontales Verschieben der Elektronenstrahlkanone außerhalb der Arbeitskammer
  • Rotation um die horizontale oder vertikale Achse

Optionen

Gepulster Strahl

Erkennung
der Fügestelle

Aufzeichnung
der Schweißparameter

Handbediengerät

Gegenspitze

Positionierung der Elektronenstrahlkanone
an verschiedenen Seiten der Arbeitskammer möglich

Doppelspindel drehbar
von 0° bis 90°

+ um 140 mm linear
verschiebbar
