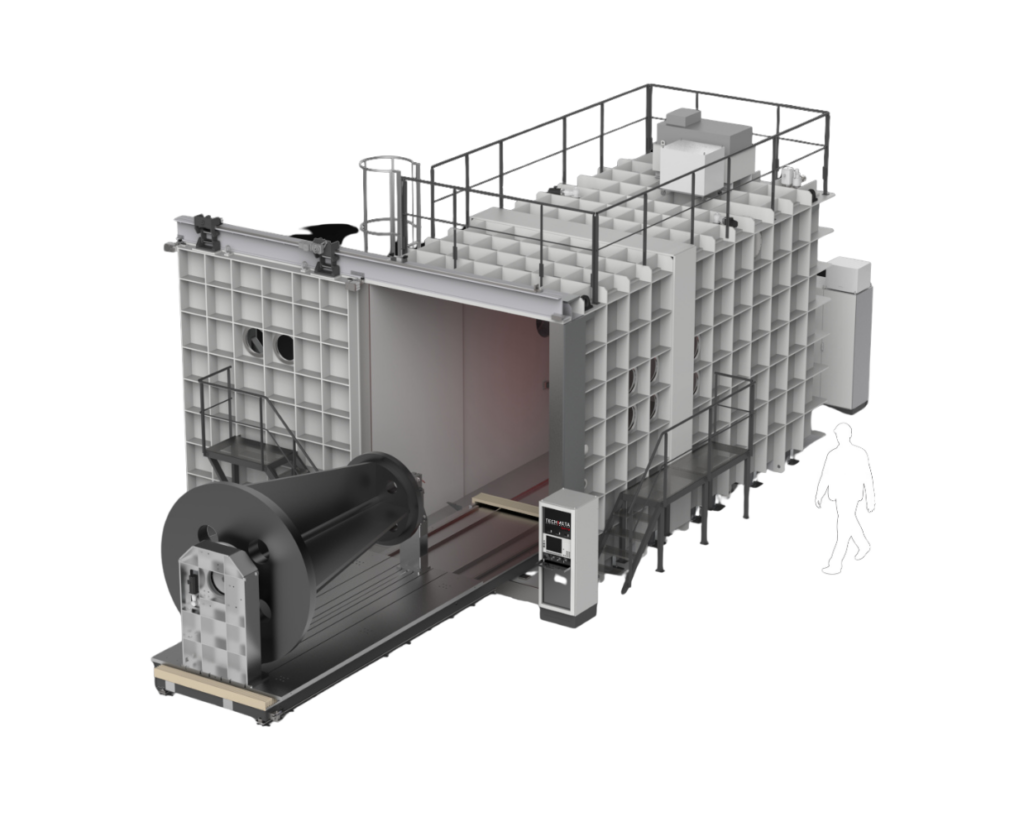

GENOVA, Elektronenstrahlschweißmaschine

Kabinen-Abmessungen

  • B x H x L (mm)
    von 1450 x 2750 x 2800
    bis 5500 x 6800 x 7100



Vakuumniveau

  • Primärvakuum: bis 1.10-2 mbar
  • Sekundärvakuum: bis 1.10-4 mbar



Elektronenstrahlkanone

  • Innenliegende Kanone auf einem mobilen Tragrahmen montiert
  • Beschleunigungsspannung:
    von 20 kV bis 60 kV
  • Leistungsbereich:
    von 6 kW bis 60 kW

Vertikales oder horizontales Schweißen

CNC-Steuerung

  • Interpolation der elektrischen und mechanischen Achsen



Beladung

  • manuell



Fahrbewegungen

  • Tisch je nach Kabinenlänge
  • Verfahrweg je nach Kabinenbreite
  • Verfahrweg je nach Kabinenhöhe
  • Rotation um die horizontale oder vertikale Achse
  • Motorische Schwenkfunktion der Kanone von -30° bis +90°

Optionen

Schwenkvorrichtung
der Drehachse

Gepulster Strahl

Erkennung
der Fügestelle

Aufzeichnung
der Schweißparameter

Gegenspitze
