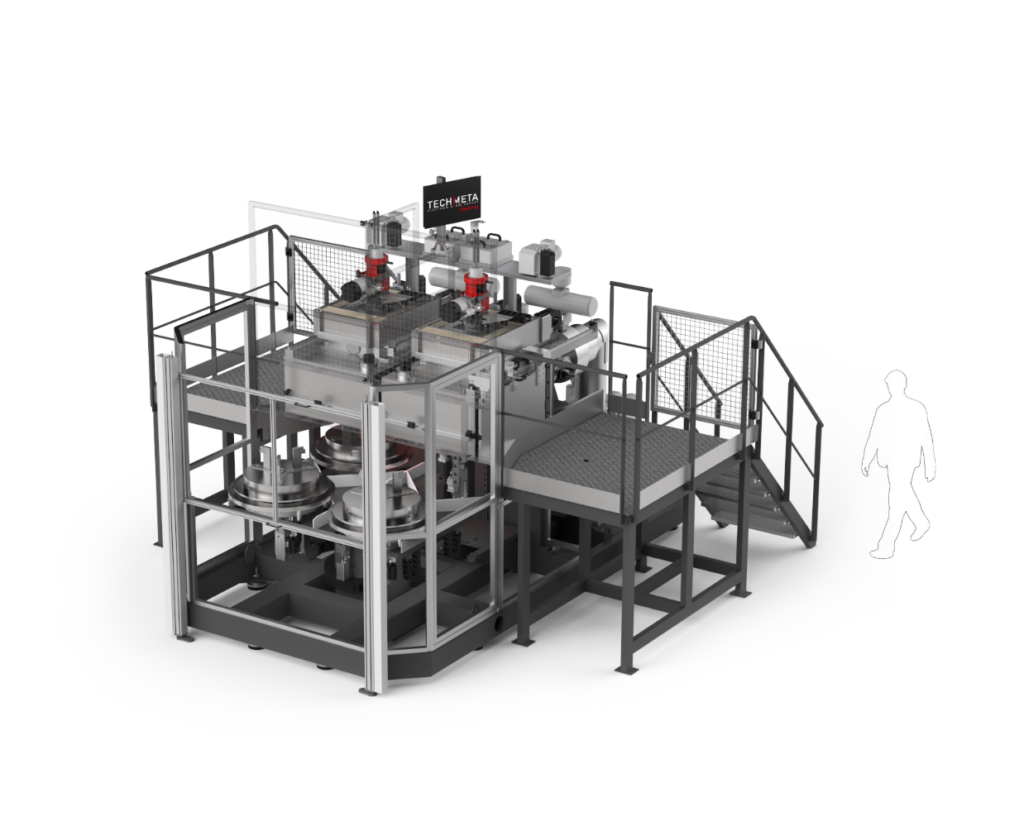

BARI, Elektronenstrahlschweißmaschine

Kabinen-Abmessungen

  • B x H x L (mm)
    von 200 x 200 x 190
    bis 650 x 650 x 650



Vakuumniveau

  • Primärvakuum: bis 5.10-2 mbar
    für hohe Produktivität



Elektronenstrahlkanone

  • Elektronenstrahlkanone außerhalb der Arbeitskammer
  • Beschleunigungsspannung:
    von 20 kV bis 60 kV
  • Leistungsbereich:
    von 6 kW bis 15 kW
    Vertikales oder horizontales Schweißen

CNC-Steuerung

  • Interpolation der elektrischen und mechanischen Achsen



Beladung

  • 2 Beladestationen für 1 bis n Werkstückaufnahmen
  • 1 Schweißstation
  • 1 automatisierbare Be- / Entladestation



Fahrbewegungen

  • Horizontales oder vertikales Verschieben der Elektronenstrahlkanone außerhalb der Arbeitskammer, Verfahrweg bis 170 mm
    Rotation um die horizontale oder vertikale Achse

Optionen

Roboterbeladung

Gepulster Strahl

Erkennung
der Fügestelle

Aufzeichnung
der Schweißparameter

Gegenspitze

Laden Sie die Broschüre herunter

Weitere Maschinen aus unserem Programm

Ihrer Fantasie sind keine Grenzen gesetzt
Wir konzipieren und fertigen die Maschine, die Ihre Schweißanforderungen am besten erfüllt.
